(50ピンでは足りない方は、こちらをご参照下さい。64ピンまで対応可能です。
https://la04528673.shop-pro.jp/?pid=162945725)

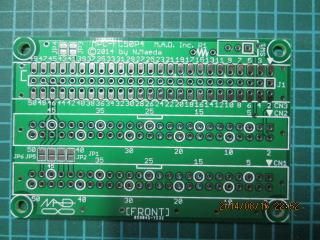

50ピン(またはそれ以下)の配線を中継する基板です。
単純に50ピンのコネクタ3つが、並列接続されています。
MILコネクタ、ボックスヘッダ、ピンヘッダ、そしてカードエッジコネクタが実装可能です。
用途は、色々あります。
フラットケーブルに流れる信号を調べる時に、この基板を中継することで、信号をあたりやすくなります。
この基板と、カードエッジ基板 MPC-EX50 、フラットケーブルとを組み合わせて、
MSXやPC-6001などの拡張スロットの信号を引き出せば、自作基板の信号をあたりやすくなります。
そのほか、信号分配用など、応用はあなた次第。
切り離しスイッチが実装できますので、例えばMSX起動時に
OFFにしてゲームカートリッジを起動させないようにできます。
「あと差し」と同じ事が【安全に】できます。開発時にも便利!
★カードエッジコネクタ(50ピン)
https://la04528673.shop-pro.jp/?pid=100749508
★ボックスヘッダ
https://la04528673.shop-pro.jp/?pid=100750485
★カードエッジ基板
https://la04528673.shop-pro.jp/?pid=100750358
|
